动态添加仪表（卡片五）

上一个帮助，我们学了怎么动态在已有的仪表里添加形状。这里学学动态添加仪表，以及仪表里的形状。

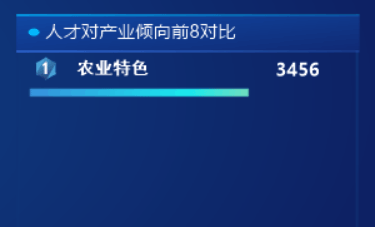

同样我们先添加好一个仪表作为样本，取对应的属性值。如图：

 属性  值  说明
 行为-》AxisLength  0.23
 行为-》AxisStart  0.74
 行为-》BaseFactor  0.06
 行为-》BaseOrigin  0.46
 行为-》Maximum  5000  最大值和最小值根据自己需要设置

1、Rectangle

 属性  值  说明
 布局-》CenterPointX  0.05
 布局-》CenterPointY  0.3
 布局-》Height  40
 布局-》Width  25
 布局-》RotateAngle -30
 属性变更-》Border-》Color  Transparent
 属性变更-》Filling-》Color  72, 163, 217

2、Rectangle

复制上面的Rectangle，把布局-》RotateAngle改为90。

3、Rectangle

 属性  值  说明
 布局-》CenterPointX  0.05
 布局-》CenterPointY  0.3
 布局-》Height  40
 布局-》Width  25
 布局-》RotateAngle  30
 属性变更-》Border-》Color  Transparent
 属性变更-》Filling-》Color  72, 163, 217
 属性变更-》Filling-》Color2  20, 33, 88
 属性变更-》Filling-》BushType  Gradient
 属性变更-》Filling-》Opacity2  80%

4、Caption

 属性  值  说明
 布局-》CenterPointX  0.05
 布局-》CenterPointY  0.33
 属性变更-》Color  White
 属性变更-》Text  1
 属性变更-》Font  黑体, 10.5pt, style=Bold

5、Caption

 属性  值  说明
 布局-》CenterPointX  0.25
 布局-》CenterPointY  0.35
 布局-》Width  250
 属性变更-》Color  White
 属性变更-》Text  标题文字
 属性变更-》Font  黑体, 10.5pt, style=Bold

1、 Range

 属性  值  说明
 布局-》Location  80
 布局-》Width  15
 属性变更-》Border-》Color  Transparent
 属性变更-》AntiAliasing  HighQuality
 属性变更-》ValueColors   添加3个颜色，分别为：
颜色1：55, 145, 221；Value=0
颜色3：25, 233, 238；Value=2500
颜色3：255, 203, 114；Value=5000
 行为-》ToPointerIndex   100

2、 SingleLabel

 属性  值  说明
 布局-》Location  35
 属性变更-》Color  White
 属性变更-》Font  微软雅黑, 10.5pt, style=Bold
 属性变更-》Format  0
 行为-》PointerIndex   100
 行为-》Position  0.85

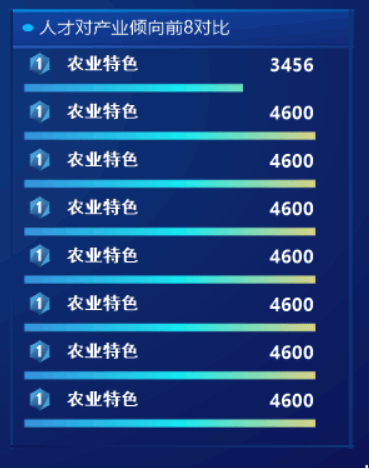

设置好一个仪表后，一口气复制7份，然后微调一下定位，如图：

可以观察到，每一个仪表里面的形状是不需要重新调整的，每一个仪表的BaseOrigin只需要比上一个增加0.06即可。那么使用代码添加仪表的时候，这些仪表的设置都是一样的，只是定位控制BaseOrigin即可。然后编号、标题和数量，在遍历里根据不同行设置不同值即可。完整代码：

  1. '''设置产业倾向
  2. Dim range As GaugeRange
  3. Dim c1 As GaugeValueColor
  4. Dim slabel As GaugeSingleLabel
  5.
  6. gg.Gauges.RemoveAt(gg.Gauges.Count - 1) '移除设计时作为参考的仪表
  7.
  8. drs = DataTables("产业倾向").Select("名称 is not null", "数量 desc") '获取所有项目
  9. For i As Integer = 0 To drs.Count - 1
  10.     dr = drs(i)
  11.     Dim s As String = dr("名称") '设置名称
  12.     lg = New LinearGauge '新增一个线性仪表
  13.     lg.Name = "倾向_" & i '设置仪表名称，方便动态赋值
  14.     lg.Pointer.SweepTime = 5 '动画时间
  15.     lg.AxisLength = 0.23 '仪表宽度占整个仪表控件的23%
  16.     lg.AxisStart = 0.74 '仪表X轴坐标，位于仪表控件的74%
  17.     lg.BaseFactor = 0.06 '仪表高度占整个仪表控件的6%
  18.     lg.BaseOrigin = 0.46 + i * 0.06 '设置仪表的Y轴位置，每个仪表都上一个仪表的BaseOrigin+0.06
  19.     lg.Maximum = 5000 '最大值
  20.
  21.     lg.Pointer.Visible = False '隐藏指针
  22.     lg.Value = dr("数量") '设置初始值
  23.
  24.     '下面3个GaugeRectangle用于拼接为序号的背景六边形图
  25.     grt = New GaugeRectangle '
  26.     grt.CenterPointX = 0.05
  27.     grt.CenterPointY = 0.3
  28.     grt.Height = 40
  29.     grt.RotateAngle = -30
  30.     grt.Width = 25
  31.     grt.Border.Color = Color.Transparent
  32.     grt.Filling.Color = Color.FromArgb(72, 163, 217)
  33.     lg.FaceShapes.Add(grt)
  34.
  35.     grt = New GaugeRectangle
  36.     grt.CenterPointX = 0.05
  37.     grt.CenterPointY = 0.3
  38.     grt.Height = 40
  39.     grt.RotateAngle = 90
  40.     grt.Width = 25
  41.     grt.Border.Color = Color.Transparent
  42.     grt.Filling.Color = Color.FromArgb(72, 163, 217)
  43.     lg.FaceShapes.Add(grt)
  44.
  45.     grt = New GaugeRectangle
  46.     grt.CenterPointX = 0.05
  47.     grt.CenterPointY = 0.3
  48.     grt.Height = 40
  49.     grt.RotateAngle = 30
  50.     grt.Width = 25
  51.     grt.Border.Color = Color.Transparent
  52.     grt.Filling.Color = Color.FromArgb(72, 163, 217)
  53.     grt.Filling.Color2 = Color.FromArgb(20, 33, 88)
  54.     grt.Filling.Opacity2 = 0.8
  55. '    grt.Filling.BrushType = C1.Win.C1Gauge.C1GaugeBrushType.Gradient
  56.     grt.Filling.BrushType = 2
  57.     lg.FaceShapes.Add(grt)
  58.
  59.     gct = New GaugeCaption '添加顺序号
  60.     gct.CenterPointX = 0.05
  61.     gct.CenterPointY = 0.33
  62.     gct.Color = Color.White
  63.     gct.Font = New Font("黑体", 10.5f, FontStyle.Bold)
  64.     gct.Text = (i + 1)
  65.     lg.FaceShapes.Add(gct)
  66.
  67.     gct = New GaugeCaption '添加标题文字
  68.     gct.Alignment = StringAlignment.Near
  69.     gct.CenterPointX = 0.33
  70.     gct.CenterPointY = 0.35
  71.     gct.Width = 250
  72.     gct.Color = Color.White
  73.     gct.Font = New Font("黑体", 10.5f, FontStyle.Bold)
  74.     gct.Name ="标题"< /span >
  75.     gct.Text = s
  76.     lg.FaceShapes.Add(gct)
  77.
  78.     range = New GaugeRange '添加颜色范围显示
  79.     range.Location = 80
  80.     range.Width = 15
  81.     range.AntiAliasing = 2
  82.     range.Border.Color = Color.Transparent
  83.     range.ToPointerIndex = 100 '绑定到指针
  84.     c1 = New GaugeValueColor '第一个颜色
  85.     c1.Color = Color.FromArgb(55, 145, 221)
  86.     c1.Value = 0
  87.     range.ValueColors.Add(c1)
  88.     c1 = New GaugeValueColor '第二个颜色
  89.     c1.Color = Color.FromArgb(25, 233, 238)
  90.     c1.Value = 2500
  91.     range.ValueColors.Add(c1)
  92.     c1 = New GaugeValueColor '第三个颜色
  93.     c1.Color = Color.FromArgb(255, 203, 114)
  94.     c1.Value = 5000
  95.     range.ValueColors.Add(c1)
  96.     lg.Decorators.Add(range)
  97.
  98.     slabel = New GaugeSingleLabel '添加数量显示
  99.     slabel.Location = 35
  100.     slabel.Color = Color.White
  101.     slabel.PointerIndex = 100 '绑定到指针
  102.     slabel.Position = 0.85
  103.     slabel.Font = New Font("黑体", 10.5f, FontStyle.Bold)
  104.     slabel.Format = "0"
  105.     lg.Decorators.Add(slabel)
  106.
  107.     gg.Gauges.Add(lg) '把新的仪表添加到仪表控件中
  108. Next
