Rectangle的定位
通过前面Ellipse的说明,可以看出不管是径向仪表还是线性仪表,他们的形状的定位方法基本是一样的。主要的区别在于,径向仪表是按半径Radius 计算,而线性仪表是按AxisLength 和BaseFactor 进行计算。而Rectangle也是如此,尽管布局里比Ellipse多了一些属性,但是基本对定位没有什么影响。所以这里就不再重复说明,基本可以参考Ellipse的用法。
提示:以下设置使用的相对定位,使用布局组的属性,不要使用ViewPort组的属性。
示例一、径向仪表的Rectangle:

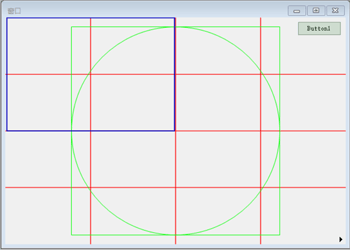

下面示例给给径向仪表添加一个Rectangle形状,使之位于16宫格的左上四个宫格的范围之内,并且Rectangle边框和四宫格边框重叠,效果如图蓝色Rectangle:

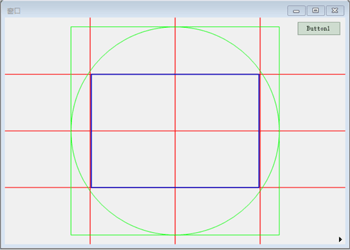

1、先设置大小,让形状在中间的四个宫格显示为合适的大小。我们知道四宫格的大小为宽300*高200,单位为像素。 仪表半径Radius值为0.46,换算为像素就是400*0.46=184,那么高200换算回比例就是200 / 184 ≈ 1.087 ,按100为比例换算就是108.7。同样的方法计算宽度为300 / 184 ≈ 1.63 * 100 =163.。如下图蓝色Rectangle(Height= 108.7;Width =163):
再次提示:计算大小的时候,如果是整数,比例参照为半径,也就是100等于半径的长度,如果你用负数设置大小,比例参照则为直径,-1等于直径的长度,也无需强记,总之参照比例不是半径就是直径。

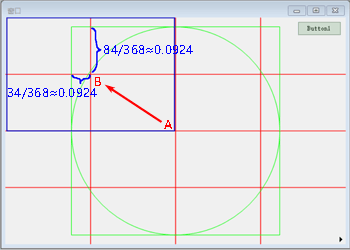

2、然后需要把中心点从A移到B,也就是
CenterPointX需要左移150像素,移动距离为 换算为比例就是(184-150) / 368 ≈ 0.0924
;CenterPointY需要上移100像素,换算为比例就是(184-100) /
368 ≈
0.2283。
再次提示:CenterPointX和CenterPointY计算时的比例参照为直径,且原点为左上角。

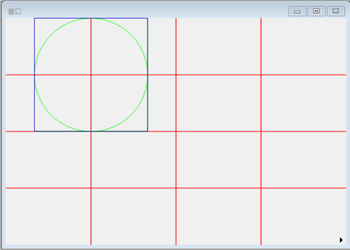

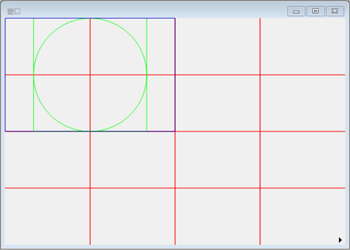

由于仪表相对于仪表控件会有定位控制,而形状相对于仪表又另有定位控制。因此形状的相对定位其实是同时受仪表控件和仪表的位置 与大小的影响,所以计算也就麻烦多了。如果我们把仪表整个缩放到左上的四宫格,那么可以设置仪表的PointerOriginX=0.25、PointerOriginY=0.25、Radius=0.25,可得到下图左边的效果。在把蓝色Rectangle的Width设置为300,就是下图右边的效果:
由于形状的宽和高都是受仪表的半径影响的,而仪表的半径又会受仪表控件的大小边影响,所以细心的用户会发现,上面的窗口当改变了大小后,蓝色Rectangle就无法很好的完整显示到四宫格里了。所以如果要实现更好的效果,正方形以及圆形之外的形状定位建议使用线性仪表控制。
示例二、线性仪表的Rectangle:

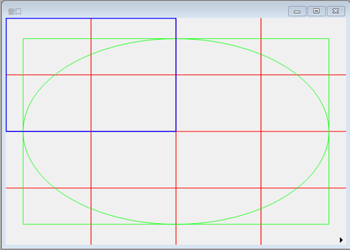

下面示例给给线性仪表添加一个Rectangle形状,使之位于16宫格的左上四个宫格的范围之内,并且Rectangle边框和四宫格边框重叠,效果如图蓝色Rectangle:

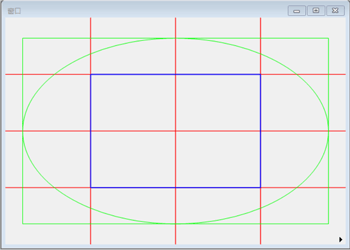

1、同样先设置大小。仪表的高度BaseFactor 为0.82,换算为像素就是400*0.82= 328,四宫格高度为200像素,换算为小数比例就是200 / 328 ≈0.6098,换算为100单位就是60.98;仪表的宽度一样按仪表的BaseFactor进行计算,四宫格宽度为300像素,换算为小数比例就是300 / 328 ≈ 0.9146,换算为100单位就是91.46。所以蓝色Rectangle形状布局里的的Height= 0.6098,Width= 0.9146,效果如下:

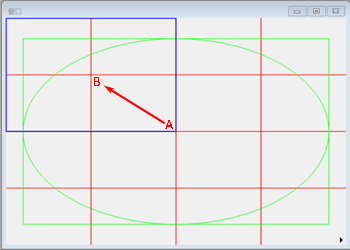

2、同样把中心点从A移到B,也就是 CenterPointX 需要左移150像素,仪表的宽度AxisLength 比例是0.9,换算为像素是600*0.9=540,一半就是270,减去150后换算比例就是:(270-150) / 540 ≈ 0.2222;CenterPointY 需要上移100像素,仪表的宽度BaseFactor 比例是0.82,换算为像素是400*0.82=328,一半就是164,减去100后换算比例就是:(164-100) / 328≈ 0.1951;
由于线性仪表的形状一样会同时受到仪表控件和仪表的双重影响,所以当窗口大小发生变化后,形状的大小和位置仍然无法准确的在这个四宫格里完美显示。
下面我们对仪表的大小和位置进行控制,设置仪表的AxisLength=0.5、BaseFactor=0.5、AxisStart=0、BaseOrigin=0,效果如:
这时不管窗口如何变化,上面的形状的定位都完美的跟随四宫格的大小变化。
总结一下:
1、如果要跟随窗口大小进行变化,优先按仪表进行定位控制
2、按仪表定位比按形状定位简单,所以如果不是特别需要,建议先按仪表相对控件定位,再控制里面的形状相对仪表进行定位。
3、如果是宽和高一样的仪表,比如正方形或者是圆形,考虑使用径向仪表。如果是宽和高不一样的仪表,考虑使用线性仪表。
