使用辅助线

我们可以利用控件级别的形状添加辅助线，方便布局定位。

1、在窗口设计器点击Guages仪表控件，打开右侧属性区域-》杂项-》FaceShapes的集合编辑器

2、添加一个Rectangle，布局-》Height设置为0.1；属性变更-》border-》color 设置red红色，就会出现一条上下居中的红色直线。复制2个同样的Rectangle，然后把CenterPointY分别设置为0.25、0.75。这3条直线会把空间区域上下平均划分为4个区域。

3、再添加一个Rectangle，布局-》Width设置为0.1；属性变更-》border-》color 设置red红色，就会出现一条左右居中的红色直线。复制2个同样的Rectangle，然后把CenterPointX分别设置为0.25、0.75。这3条直线会把空间区域左右平均划分为4个区域。

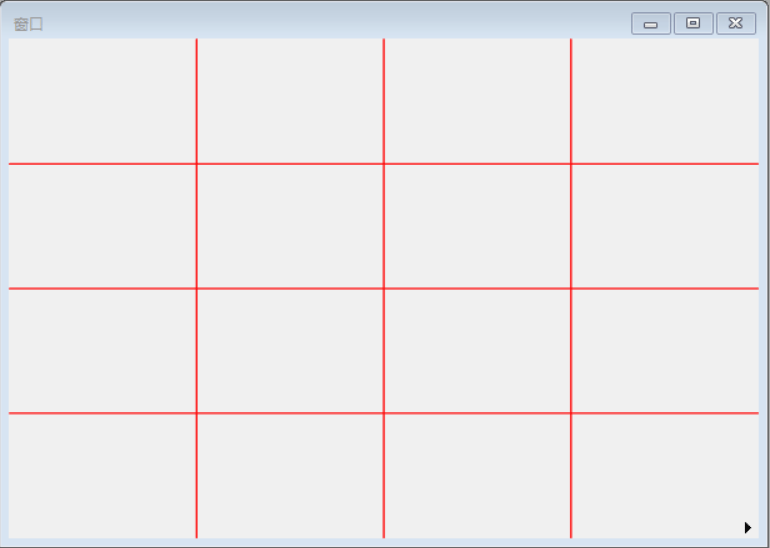

最终效果如下16宫格的布局。等做好仪表后，再把这些形状删除掉即可。

如果以控件大小为宽600 * 高400计算，那么每个长方形宫格的大小为150 * 高100。 本章如果没有特别指明，那么所有例子的控件大小均按宽600 * 高400设计，下面帮助不再重复说明。
