位置计算

本节的内容可以参考示例文件"数据看板.Table"中的窗口"径向仪表相对位置计算"。

我们以上一页的六个个径向仪表的排列效果为例说明，看看相对定位的位置计算。

首先假设仪表控件的大小设置为宽600 * 高400，单位为像素。

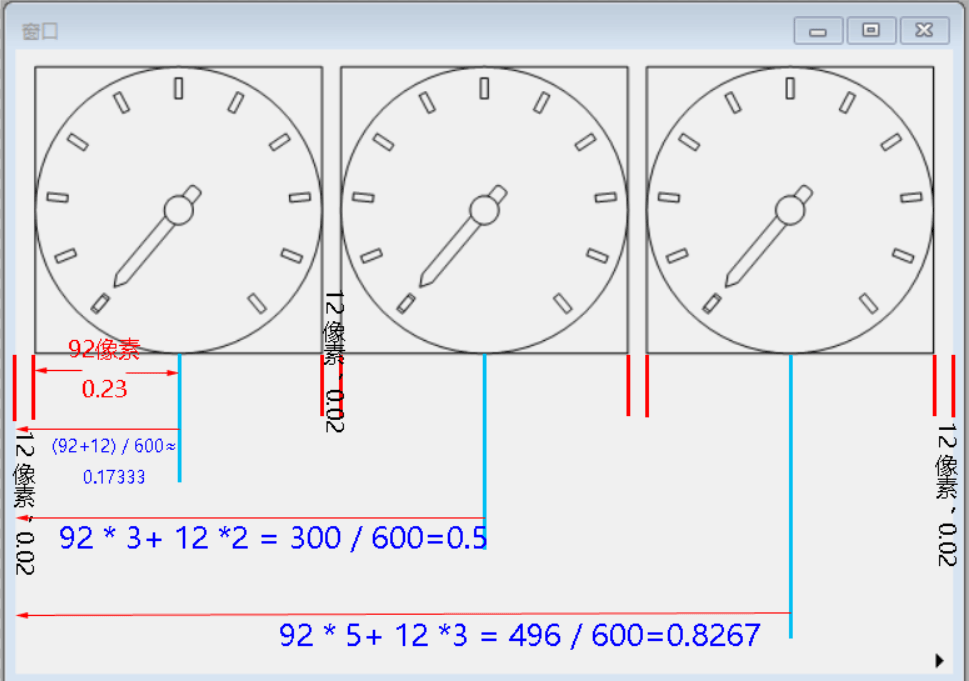

其次，我们按2行3列的方式排列6个仪表。

基于上面2点，我们开始计算6个仪表的位置。由于仪表大小是按照宽和高中较小的一个值计算的，控件的高400比宽600小，所以我们需要以400像素为基准进行计算。

高400需要排2行，那么我们就按一行占一半考虑，按比例也就是每一行仪表直径为0.5。两行仪表的上下和中间还需要留出一定的间距，综合考虑，每一行仪表直径取0.46，那么每一行仪表半径Radius 属性也就是0.23。

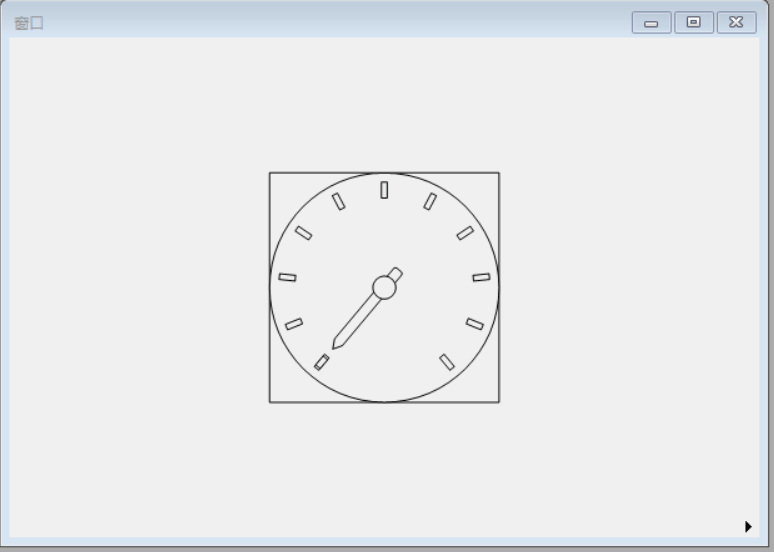

1、添加一个空白径向仪表，把Radius设置为0.23，为了方便查看效果，我们给这个仪表添加一个Rectangle、一个Ellipse、一个Marks

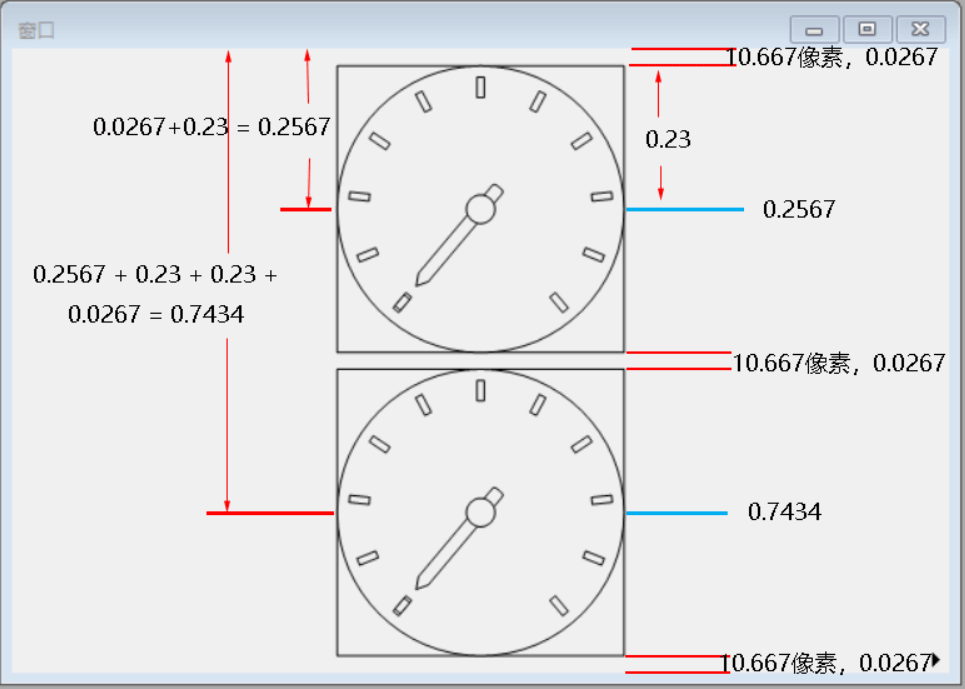

2、仪表的半径为0.23，那么换算为像素就是400*0.23=92，直径就是184。2个仪表直径加起来就是368，仪表之外剩余的空间就是400-368=32，上中下3个间距设置为一样都是32 / 3 ≈ 10.667，换算为比例就是10.667 /400 ≈ 0.0267，加上半径的比例，也就是第一行仪表PointerOriginY值为0.0267 + 0.23 = 0.2567，第二行仪表PointerOriginY 值为0.2567 + 0.23 +0.23+ 0.0267 = 0.7434。
