各种绑定技巧

下面这个仪表来自仪表库，不过仪表库中的有些小问题，本本节改进了一下，完整的模板会在本节最后面提供。

这个仪表实现了很多动态效果，但并不需要写一行代码：

上图的仪表有三个指针，下面的两个三角形(蓝色和红色)是在MorePointers增加的两个指针，名别命名为min和max。

你也许会认为上面的白色三角形是主指针，其实不是的，这是一个SingleMark，因为这个三角形需要随值变换填充颜色，而Pointer没有ValueColors，是没有办法动态 变换颜色的(除非写代码)。

那么主指针隐藏了吗？ 也没有，白色三角形上面这条黑色线条其实就是主指针。

整个值范围分成三个部分，通过一个Range用不同的颜色区分，min区域(蓝色)从0到min指针值，max区域从max指针值到100(红色)，由于指针值会变动，所以这三个值范围不是固定的。

当主指针的值处于min区或max区的时候，还会自动显示警示文字：

这个仪表看起来很复杂，其实设计起来倒是轻松得很。

由于仪表轮廓、Marks和Labels已经讲过多次此，这里不再重复了，只介绍其他组件的设计：

1、在MorePointers集合中增加两个指针，Name属性分别设置为min和max，Value属性分别设置为40和60，Shape属性改为Triangle，Width属性为默认的9，Length属性改为15, FlipShape属性改为True(翻转指针形状)，Offset属性为改为70(向下移动70)，min的填充颜色改为CornflowerBlue，max的填充颜色改为IndianRed，得到：

2、增加一个Range，Location属性改为24，ValueColorFalloff属性改为"None"，ValueColors增加三个项目，分别为：

得到：

3、增加一个SingleMark，Location属性改为33，Length属性改为15，Width属性改为9，Shape属性改为Triangle，PointerIndex属性改为100(绑定到主指针)，ValueColorFalloff属性改为"None"。

然后参照第2步，在ValueColors增加3个项目，只是中间这个项目的颜色不是LimeGreen，改为White，也就是说当主指针的值处于min和max之间是，SingleMark的填充颜色为白色，得到：

4、回到Gauge属性设置窗口，将Pointer的Visible属性改回True，Location属性改为33，Alignment改为In，Length属性改为15，Width改为0.01，Shape改为Rectangle，得到：

5、增加三个SingleLabel，PointerIndex属性属性分别设置为100，0和1，Position属性分别设为0.5、0.09和0.91， Location属性设为7，Color改为White，FontSize改为7,ImmediateUpdate改为True

6、将上述三个SingleLabel的Format属性分别改为: "Value = "##0、"Min = "##0和"Max = "##0，双引号中的内容会鸳鸯输出，##0才是真正的Format，也就是取整，得到：

7、最后增加两个SingleLabel，Text属性分别设置为"Value is below Minimum"和"Value is above Maximum",Location属性设置为95，Position属性设置为0.5，PointerIndex都设为100(都绑定到主指针)，ValueColorFalloff属性设为False，FontSize设置为7。

如何实现两个SingleLabel的自动显示和隐藏呢？ 其实很简单，通过ValueColors，在某个值范围内将Opacity(透明度)设置为0，这样文字就隐藏了，以第一个SingleLabel为例(Value is below Minimum)为例，在ValueColors集合中增加两个项目，分别为：

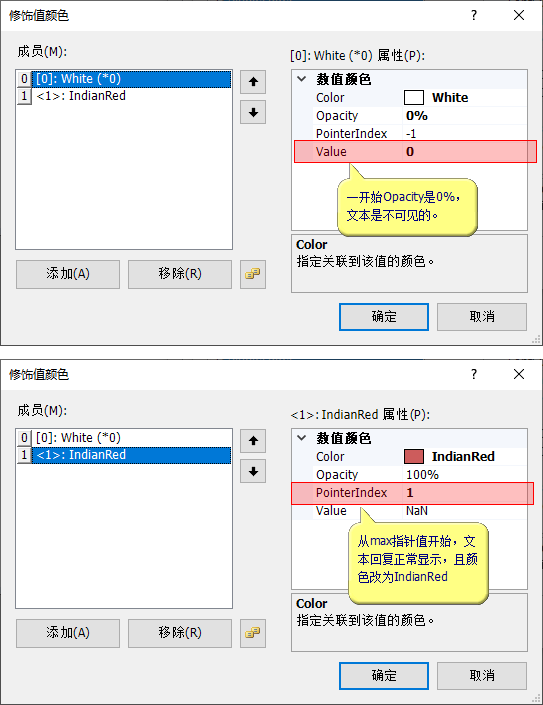

第二个SingleLabel(Value is above Maximum)则是相反的，从0到max指针值，Opacity为0%（隐藏文本），从max指针值开始正常显示文本：

至此这个仪表设计完毕， 你可以下载模板文件参考。
