Marks(系列刻度)

Marks的属性很多，我们这里只介绍常用的。

• Interval

  相邻刻度之间的值间隔，新增的Marks默认是不可见的，直到设置了Interval或IntervalWidth属性。
  　
• IntervalWidth

  相邻刻度之间的逻辑距离，径向仪表很少使用这个属性。
  　
• Location

  刻度的逻辑位置，我们知道径向仪表的刻度呈圆形排列的，Location属性用于指定这个圆形的半径，注意这是一个逻辑距离，100等于仪表的半径。
  　
• Length

  刻度的逻辑长度。
  　
• Width

  刻度的逻辑宽度。
  　
• Location2

  一般无需设置，如果设置了Location2，则随着值从Minimum变化到Maximum，刻度位置也从Location变化到Location2。
  　
• Length2

  一般无需设置，如果设置了Length2，则随着值从Minimum变化到Maximum，刻度长度也从Length变化到Length2。
  　
• Alignment

  指定刻度的对齐方式，有三个可选项，默认为Center：
  　

  Center	刻度绘制在圆形之上
  In	刻度绘制在圆形之内
  Out	刻度绘制在圆形之外

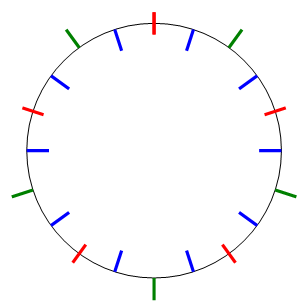

下图中有三个刻度，他们的Location属性相同，不同的是Alignment属性，绿色为"Out"，红色为"Center"，蓝色为"In"：

一个仪表通常有多个Marks，有了Alignment属性，可以很方便地对齐多个Marks。

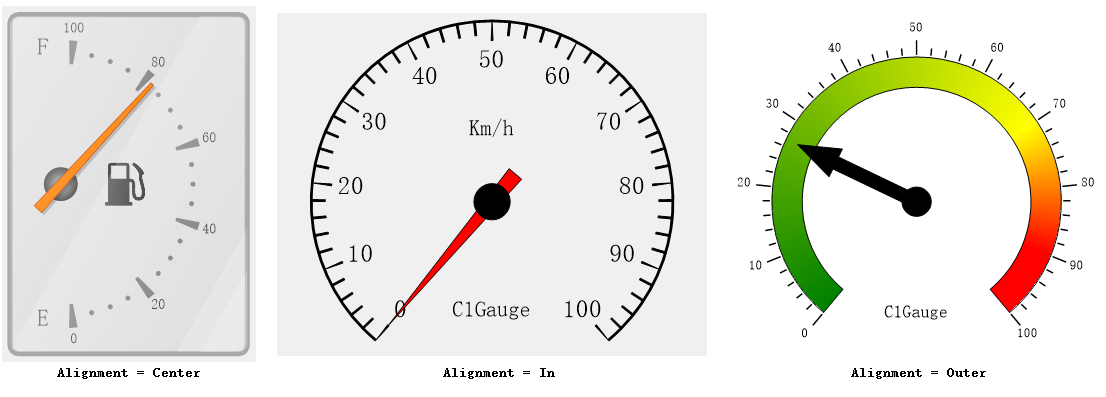

例如下图的三个仪表，每个仪表都增加了两个Marks(Location属性相同)，第一个仪表的两个Marks的Alignment属性都为Center，第二个仪表为In，第三个仪表为Out：



• Shape

  刻度的形状，有四个可选值，分别为Rectangle、Round、Triangle和Custom。

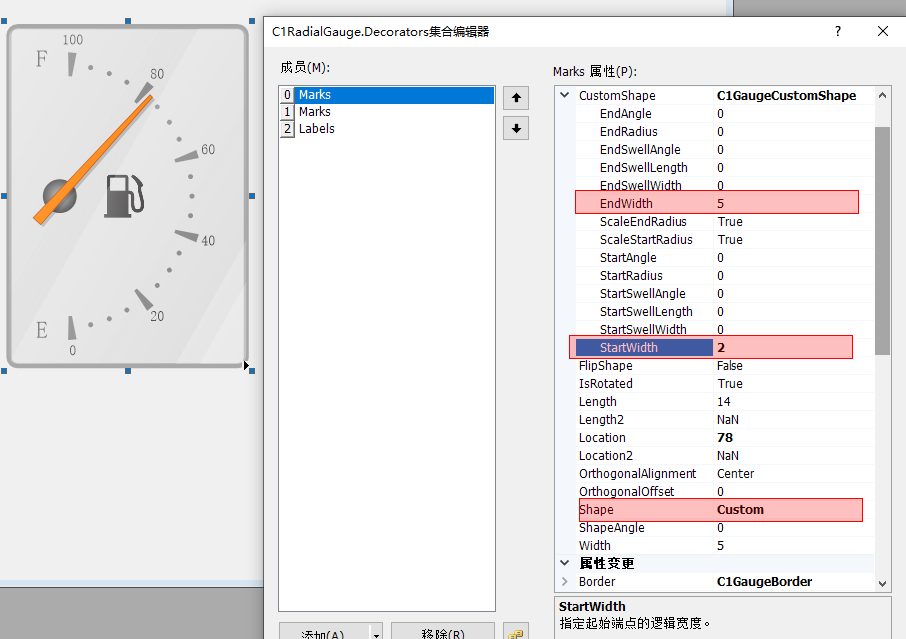

  以下图的仪表为例：

  1、副刻度的Length和Width属性都为3，Shape属性为Round，所以副刻度形状就成了圆形。

  2、主刻度的Shape属性为Custom，CustomShape的子属性StartWidth属性为2，EndsWidth子属性为5,这样主刻度的形状就成了倒菱形：



  　

  重要提示：一般来说，我们应该先通过Shape属性选一个内置的刻度形状，然后在这个基础上进行修改调整 。
