工作流和并发冲突

普通用户可以忽略本节内容。

提示:
本节内容在编写的时候,Foxtable还没有内置OpenQQ,无法实现消息的主动推送和接收。所以本节的内容其实是有些过时的。
从Foxtable 2016开始,我们可以OpenQQ来实现工作流,并解决并发冲突的问题,且更加方便可靠,请参考:
OpenQQ、工作流与并发冲突
尽管过时,但是本节内容依然有参考价值,有兴趣的用户可以学习一下。


本节的例子可以参考CaseStudy目录下的文件:工作流与并发冲突.Table
在浏览本节内容的时候,建议将帮助窗口最大化。

之前介绍的工作流,都是一人负责个流程,有时工作流会更复杂一些,例如一项工作分为多个流程,每一个流程会有多人负责,此时就需要考虑“抢先”的问题。例如A、B、C三人都有权限处理某一流程,但同一时候只能有一人处理,假定A用户已经“抢先”处理此流程,当B用户和C用户尝试处理同一流程的时候,系统必须能够通知两位后来者:已经有人在处理此流程了 ,这就是所谓的并发冲突。

本节我们用一个简单例子来说明如何将工作流和并发冲突相结合,其中并发冲突的处理技巧,和数据源无关,正因为不需要借助特定数据源的功能,所以通用性很强。

假定一个表有九列,分成三个工作流程来处理:

流程1处理一、二、三列
流程2处理四、五、六列
流程3处理七、八、九列

只有在上一流程已经处理完毕的情况下,才可以处理下一流程,例如只有输入一、二、三列的值后,才能输入四、五、六列的值。
本次设计要完成的任务为:

1、在针对某行处理一个流程前,首先自动检索该行的最新数据和流程处理进度,以决定能否处理此流程。
2、如果能够处理此流程,那么在开始处理之前先锁定此行,使得其他用户不能再处理此行,避免出现多个用户同时处理某一行的情况。
3、用户在处理完一个流程后,在保存处理结果的同时,还应该解锁行,使得其他用户可以处理此行。
4、提供强制解锁和流程回退功能,当某行出现死锁的时候,可以将某行解锁并强行回退到任意流程。

提示:这里的锁定行,和我们之间介绍的锁定行是不同的,这里是在后台锁定某个行,使得其他用户不能编辑此行。

设计步骤:

1、首先我们需要加一个整数型的标记列, 标记列的值等于1、2、3的时候,分别表示已经处理完成流程1、流程2、流程3,当标志列的值等于-1的时候,表示有人正在处理此行,也就是被锁定了。
2、将表锁定,避免用户直接在表中输入数据
3、增加一个选择流程的窗口,窗口的设计如下:

按钮名称 代码
流程一 Dim r As Row = Tables("表A").Current
r.
DataRow.Load() '重新加载此行的数据
If
r.IsNull("标记") Then

Dim cmd as New SQLCommand
    cmd.CommandText =
"Update {表A} Set 标记 = -1 Where 标记 Is Null And [_Identify] = " & r("_Identify")
    If
cmd.ExecuteNonQuery = 1 Then
'防止并发冲突,上面的条件是很关键的
        Forms(
"流程1").Open()
    Else

        MessageBox.Show(
"其他用户已经抢先处理此行!")
    End
If
ElseIf
r("标记") = -1 Then
    Messagebox.Show(
"其他用户正在处理此行!")
Else

    MessageBox.Show(
"流程1已经完成!")
End
If
流程二 Dim r As Row = Tables("表A").Current
r.
DataRow.Load() '重新加载此行的数据
If
r.IsNull("标记") Then
    MessageBox.Show(
"流程1没有完成!")
ElseIf
r("标记") = 1 Then
    Dim cmd as New SQLCommand
    cmd.CommandText =
"Update {表A} Set 标记 = -1 Where 标记 = 1 And [_Identify] = " & r("_Identify")
    If
cmd.ExecuteNonQuery = 1 Then
'防止并发冲突,上面的条件是很关键的
       Forms(
"流程2").Open()
    Else

       MessageBox.Show(
"其他用户已经抢先处理此行!")
    End
If
ElseIf
r("标记") = -1 Then
    Messagebox.Show(
"其他用户正在处理此行!")
Else

    MessageBox.Show(
"流程2已经完成!")
End
If
流程三 Dim r As Row = Tables("表A").Current
r.
DataRow.Load() '重新加载此行的数据
If
r.IsNull("标记") OrElse r("标记") = 1 Then
    MessageBox.Show(
"流程2没有完成!")
ElseIf
r("标记") = 2 Then

Dim cmd as New SQLCommand
    cmd.CommandText =
"Update {表A} Set 标记 = -1 Where 标记 = 2 And [_Identify] = " & r("_Identify")
    If
cmd.ExecuteNonQuery = 1 Then
'防止并发冲突,上面的条件是很关键的
        Forms(
"流程3").Open()
    Else

        MessageBox.Show(
"其他用户已经抢先处理此行!")
    End
If
ElseIf
r("标记") = -1 Then
    Messagebox.Show(
"其他用户正在处理此行!")
Else

    MessageBox.Show(
"流程3已经完成!")
End
If
强制解锁与流程回退(1) '强制解锁,并回退到流程1
Dim dr As DataRow = Tables("表A").Current.DataRow
Dim
cmd as New SQLCommand
cmd.CommandText =
"Update {表A} Set 标记 = 1 Where [_Identify] = " & dr("_Identify")
cmd.ExecuteNonQuery
dr.Load()
强制解锁与流程回退(2) '强制解锁,并回退到流程2
Dim dr As DataRow = Tables("表A").Current.DataRow
Dim
cmd as New SQLCommand
cmd.CommandText =
"Update {表A} Set 标记 = 2 Where [_Identify] = " & dr("_Identify")
cmd.ExecuteNonQuery
dr.Load()
强制解锁与流程回退(3) '强制解锁,并回退到流程3
Dim dr As DataRow = Tables("表A").Current.DataRow
Dim
cmd as New SQLCommand
cmd.CommandText =
"Update {表A} Set 标记 = 3 Where [_Identify] = " & dr("_Identify")
cmd.ExecuteNonQuery
dr.Load()
强制解锁与流程回退(Null) '强制解锁,并回退到初始状态
Dim dr As DataRow = Tables("表A").Current.DataRow
Dim
cmd as New SQLCommand
cmd.CommandText =
"Update {表A} Set 标记 = Null Where [_Identify] = " & dr("_Identify")
cmd.ExecuteNonQuery

dr.Load()


提示:SQLCommand的
ExecuteNonQuery命令会返回一个整数值,表示受此命令影响的行数。

4、增加三个模式窗口,分别为流程1、流程2、流程3,用于处理各个流程,每个流程窗口的设计都是类似的,用于输入该流程 应该处理的数据,例如流程2窗口的设计为:

由于表是锁定的,所以流程窗口中文本框的只读属性应该设置为False,否则不能输入数据:

给流程窗口的按钮设置代码,以流程2窗口为例:

按钮名称 代码
确定 With Tables("表A").Current

If .Isnull("第四列") OrElse .IsNull("第五列") OrElse .IsNull("第六列") Then
        MessageBox.Show(
"流程二没有处理完!")

Return
    End
If
End
With
Tables
("表A").Current("标记") = 2
DataTables("表A").Save()
e.Form.Close()
取消

Tables("表A").Current.Reject()
Tables
("表A").Current("标记") = 1
DataTables
("表A").Save()
e.Form.Close()

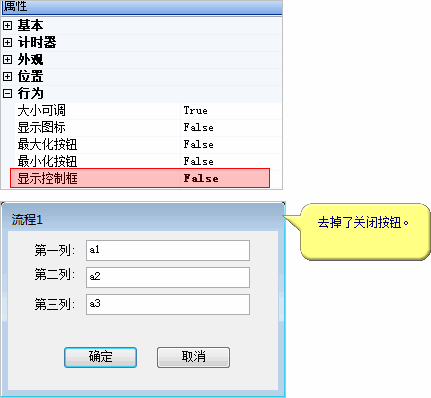

提示:为了防止用户跳过确定和取消按钮,直接关闭窗口,流程1、流程2、流程3三个窗口的“显示控制框”属性设置为False,这样窗口标题栏就不会出现关闭按钮:

防止并发冲突的原理

至此我们这个简单的工作流系统已经设计完成,本系统不仅能够实现工作流,而且可以防止并发冲突,从某用户开始编辑某行数据开始,任何人都不能编辑此行数据,直到该用户结束或取消编辑。
其实现的原理很简单,以某个用户准备对某行数据进行流程2处理为例,用户单击流程选择窗口的流程2按钮后,执行的代码为:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Dim r As Row = Tables("表A").Current
r.
DataRow.Load() '重新加载此行的数据
If
r.IsNull("标记") Then
   MessageBox.Show(
"流程1没有完成!")
ElseIf
r("标记") = 1 Then
   Dim cmd as New SQLCommand
   cmd.CommandText =
"Update {表A} Set 标记 = -1 Where 标记 = 1 And [_Identify] = " & r("_Identify")
   If
cmd.ExecuteNonQuery = 1 Then
'防止并发冲突,上面的条件是很关键的
      Forms(
"流程2").Open()
   Else

      MessageBox.Show(
"其他用户已经抢先处理此行!")
   End
If
ElseIf
r("标记") = -1 Then
   Messagebox.Show(
"其他用户正在处理此行!")
Else

   MessageBox.Show(
"流程2已经完成!")
End
If

为便于讲解,我们对上面的代码进行了编号:

1、第2行代码重新加载此行,获得最新的数据和流程处理进度。
2、第3行代码判断流程进度是否为空,如果为空表示流程1没有处理完成,所以不能处理流程2;第5行代码判断当前进度是否等于1,如果等于1,表示可以处理流程2。
3、第6、7、8行是处理并发冲突的关键代码,用Update语句将当前行的标记列设置为-1,等于通知其他用户,我开始处理此行了;Update语句的条件设置是至关重要的,主键值条件的加入是当然的,也是必须的,大家都能理解,最关键的是“标记 = 1”的条件;假定A和B用户几乎在同一时间对同一行进行流程2处理,两个人在重新加载此行后,都得到了此行目前流程处理进度为1的信息,可以进行流程2的处理,于是两个人都试图用Update语句将当前行的标记设置为-1,但是只有一个人
的ExecuteNonQuery方法(第8行)返回值会等于-1;例如假定A用户抢先执行了第8行的代码,ExecuteNonQuery的返回值等于1,于是正常开始流程2的处理,B用户随后同样执行第8行代码,但由于此时标记列的内容 已经等于-1,不符合第7行设置的条件之一“标记 = 1”,所以不会有任何符合条件的行,于是第8行ExecuteNonQuery方法的返回值不等于1,不能正常进入流程2的处理。

上面是进入流程的处理, 下面讲讲退出流程的处理,以流程2窗口为例,该窗口的确定按钮代码为:

1
2
3
4
5
6
7
8
9
With Tables("表A").Current

If .Isnull("第四列") OrElse .IsNull("第五列") OrElse .IsNull("第六列") Then
        MessageBox.Show(
"流程二没有处理完!")

Return
    End
If
End
With
Tables
("表A").Current("标记") = 2
DataTables("表A").Save()
e.Form.Close()


上面的代码首先判断流程2是否正常处理完毕,然后在第7行代码将当前行标记列的值设置为2,并保存数据,等于告诉其他用户:我已经处理完流程2了,你们可以进行后续处理工作了。

流程2窗口取消按钮的代码为:

1
2
3
4
Tables("表A").Current.Reject()
Tables
("表A").Current("标记") = 1
DataTables
("表A").Save()
e.Form.Close()

第1行代码撤销对当前行的修改,第2行代码将标记列的值设置为1,并保存数据,等于告诉其他用户:我放弃处理流程2了,流程进度重新回到1,你们可以继续处理此行了。

强制解锁

如果某个用户正在针对某行处理一个流程,此时因为断电或者其它原因导致非正常退出,那么此行的标记列内容将一直等于-1,任何人将不能再处理此行了,所以我们还应该提供“解锁”的功能,强行将标志列的内容设置为某个值。
例如下面的代码,将标志列的内容强行设置为2:

'强制解锁,并将流程设置为2
Dim
dr As DataRow = Tables("表A").Current.DataRow
Dim
cmd as New SQLCommand
cmd.CommandText =
"Update {表A} Set 标记 = 2 Where [_Identify] = " & dr("_Identify")

cmd.ExecuteNonQuery
dr.Load()

提示:实际应用的时候,应该设置为只有特定用户才能执行强制解锁功能。
