数据标示

一、动态标示

如果鼠标移到某一个数据点的时候，能够动态提示该点的一些信息(例如该点的值)，这样的图表会更友好一些。
利用图系的ToolTipText属性，可以很轻松地实现这样的功能。
ToolTipText可以使用一些代码来标示数据，可使用的代码如下：

#XVAL：     X值
#YVAL：     Y值
#Y1VAL：    Y1值
#Y2VAL：    Y2值
#Y3VAL：    Y3值
#ISERIES：  图序编号
#IPOINT:    数据点编号

代码必须用大括号“{}”括起来。

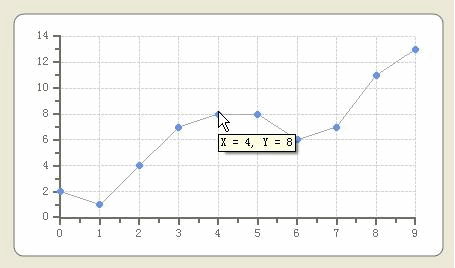

例如希望动态提示鼠标位置数据点的X值和Y值，如下图所示：

下面是完整的代码，和原来的代码相比，我们只是增加了加粗的那一行：

Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Chart = e.Form.Controls("Chart1") ' 引用窗口中的图表
Chart.SeriesList.Clear() '清除图表原来的图系
Series = Chart.SeriesList.Add() '增加一个图系
Series.Length = 10 '新增图系包括10个数据点
Series.TooltipText = "X = {#XVAL}, Y = {#YVAL}"
For i As integer = 0 to 9 '指定每个数据点的位置
    Series.X(i) = i '指定水平坐标
    Series.Y(i) = i + Rand.Next(5) '垂直坐标用随机数生成
Next

二、固定标示

图系还有一个DataLabelText属性，和ToolTipText一样，DataLabelText也可以使用各种代码，不同的是，DataLabelText生成的标示 会成为图表的一部分，始终可见。

还是用下面这个表来演示：

代码为：

Dim Chart As WinForm.Chart '定义一个图表变量
Dim Series As WinForm.ChartSeries '定义一个图系变量
Dim t As Table = Tables("统计表1") '定义一个变量t引用数据表
Chart = e.Form.Controls("Chart1") ' 引用窗口中的图表
Chart.ChartType = ChartTypeEnum.Bar '图表类型该为Bar(条形)
Chart.DataSource = "统计表1" '设置绑定表
Chart.SeriesList.Clear() '清除图表原来的图系
Series = Chart.SeriesList.Add() '增加一个图系
Series.X.DataField = "产品" 'X轴绑定到产品列
Series.Y.DataField = "数量" 'Y轴绑定到数量列
Series.DataLabelText = "{#YVAL}"

下图是生成的图表，可以看到每一个产品的销量都被标出来了：

出现这种标示，是因为最后一行代码在发生作用：

Series.DataLabelText = "{#YVAL}"

除了DataLabelText属性用于设置标示内容外，Series还提供了一些属性，让您精确控制标示的显示方式：

• DataLabelVisible
  逻辑型，返回或者设置标示是否可见

• DataLabelBackColor
  返回或者设置标示的背景颜色

• DataLabelForeColor
  返回或者设置标示的字体颜色

• DataLabelBorder
  逻辑型，返回或者设置是否显示标示的边框

• DataLabelBorderColor
  返回或者设置标示边框的颜色

• DataLabelConnected
  逻辑型，返回或者设置是否在标示和数据点之间显示一条连线。

• DataLabelCompass
  LabelCompassEnum型枚举，用于设置标示的位置，通常用默认设置就行了。
  LabelCompassEnum枚举的可选值有：

  Auto
  East
  North
  NorthEast
  NorthWest
  Orthogonal
  Radial
  South
  SouthEast
  SouthWest
  West
