主题：1月14日更新，增加单元格直接绘图功能

在单元格中直接绘图

在介绍表事件DrawCell的时候，我们了解了通过更改文本和样式，让单元格的显示变得丰富多彩。
其实这只是DrawCell事件的最基础用法，在此之外，该事件还提供了通过GDI+绘图的功能。

DrawCell事件的完整e参数属性：

Table:    准备绘制的表
Row:      准备绘制的行
Col:      准备绘制的列
Style：   指定自定义样式的名称，如果用默认的样式绘制单元格，无须设置Style属性。
Text：    字符型，获得或者设置要绘制的文本内容
X:        要绘制单元格的水平坐标位置，单位为像素
Y:        要绘制单元格的垂直坐标位置，单位为像素
Width：   要绘制单元格的宽度，单位为像素
Height：  要绘制单元格的高度，单位为像素
Graphics：返回一个Graphics对象，通过这个对象可以在单元格中绘制图形。

此外该事件的e参数还提供了两个方法：

StartDraw：开始绘图
EndDraw：  结束绘图

所有的绘图代码，必须在这两个方法之间。

示例

此示例可以参考CaseStudy目录下的文件“单元格绘图.Table”。

假定表中有两列，分别是项目和进度，希望能够直接在项目列的单元格中用条形图表示进度，DrawCell事件的代码为：

If e.Col.Name = "进度" AndAlso e.Row.IsNull("进度") = False Then
    e.StartDraw()
    Dim Width As Integer = (e.Width - 2 )* e.Row("进度") \ 100
    If e.Row("进度") = 100 Then
        e.Graphics.FillRectangle(Brushes.Green,e.x + 1,e.y + 1, Width, e.Height - 2)
    Else
        e.Graphics.FillRectangle(Brushes.Red,e.x + 1,e.y + 1, Width, e.Height - 2)
    End If
    e.EndDraw()
End If

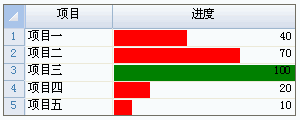

绘制出的效果为：




需要注意的是，在单元格绘制出的图形，只有直接打印才能打印出来，普通的打印无能为力。
